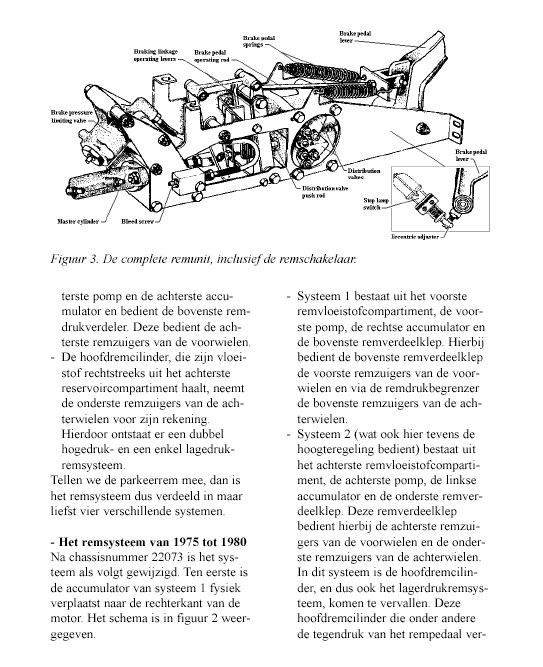

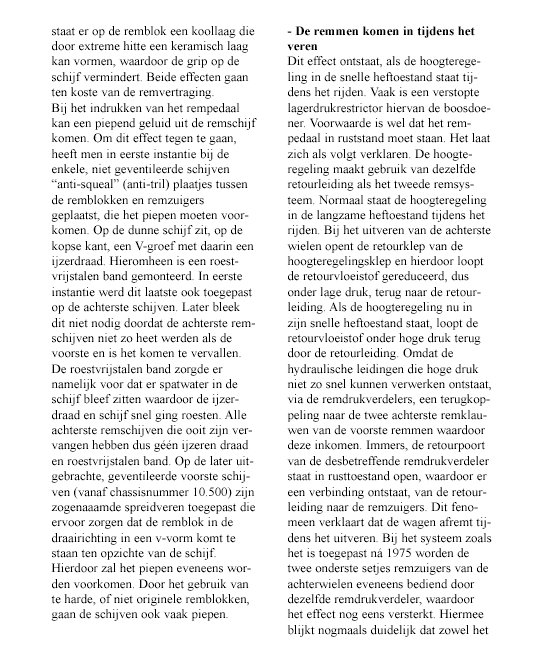

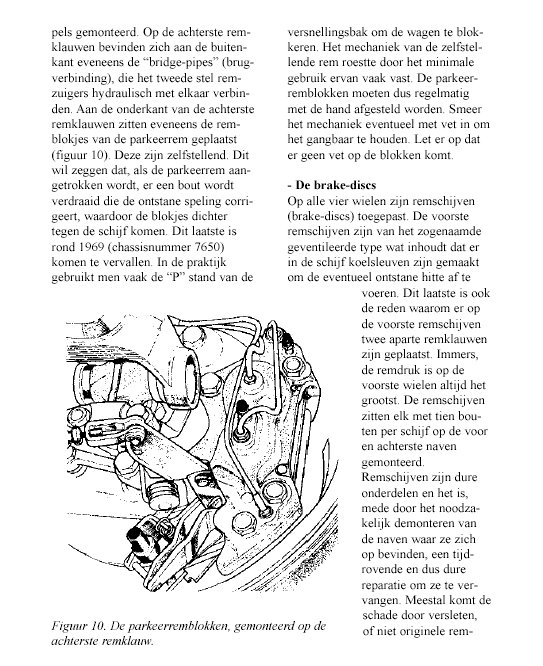

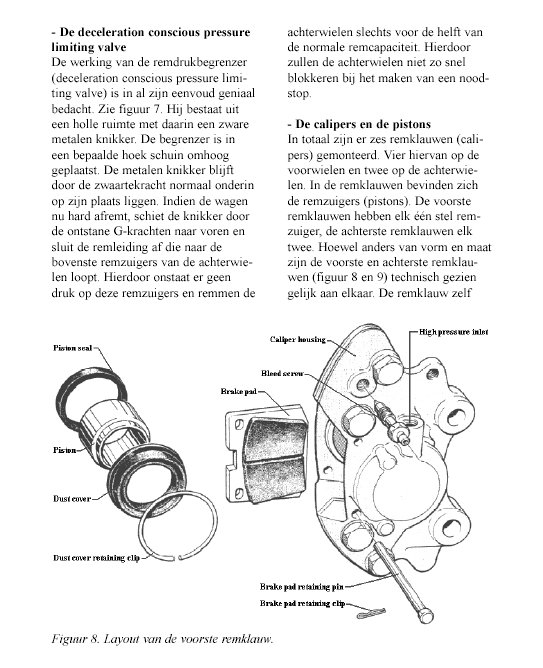

Werking van het remsysteem

Hoe te handelen als u dit artikel (omvang 959 kb) wilt:

Uitvergroten over het hele scherm

Klik met de linker muisknop op UITVERGROTEN.

Printen

Klik met de linker muisknop op PRINTEN en daarna kunt u direct printen.

Downloaden

Klik met de rechter muisknop op DOWNLOADEN en kies voor de functie om op te slaan.
